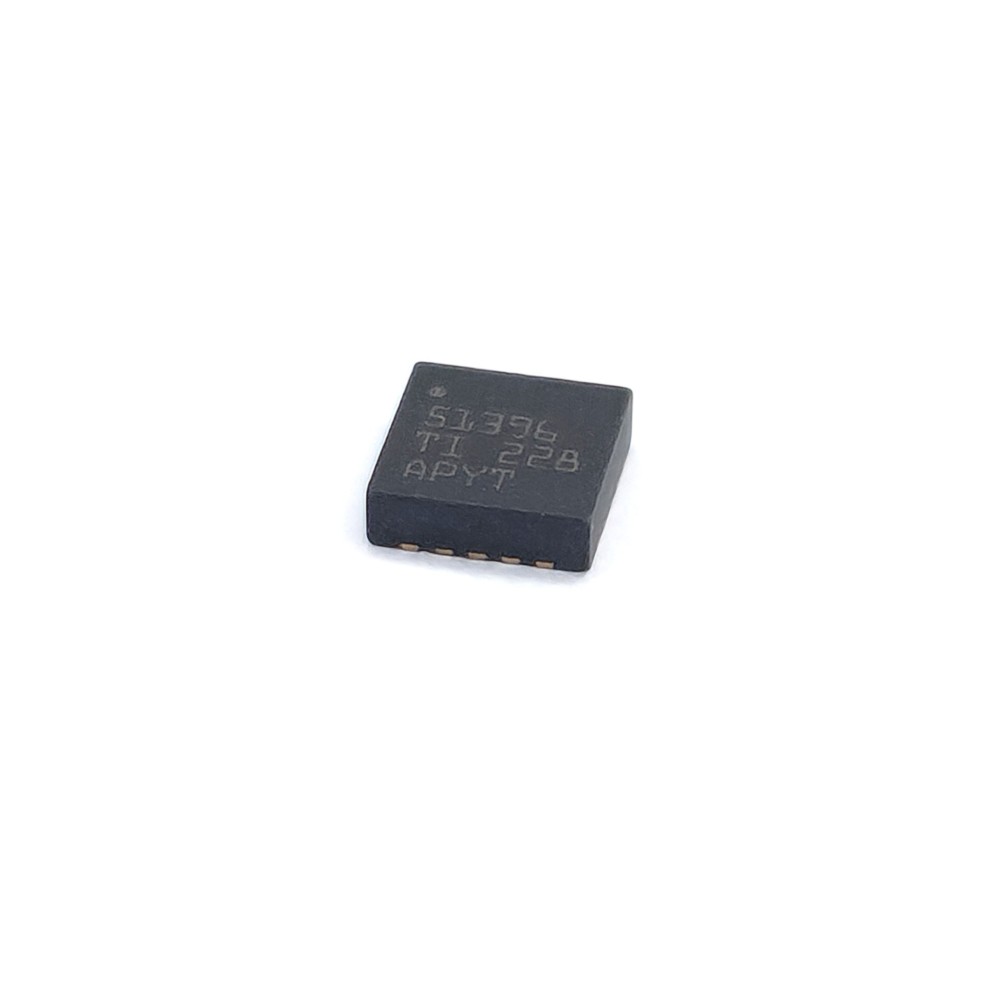

Układ Texas Instruments TPS51396 – przetwornik step-down

TPS51396 to synchroniczny przetwornik napięcia (step-down/buck) firmy Texas Instruments, z rodziny TPS513xx. Element stosowany jest w urządzeniach elektronicznych do regulacji napięcia zasilania podzespołów.

Układ może być stosowany jako część zamienna w przypadku uszkodzenia oryginalnego przetwornika napięcia na płycie głównej. Montaż wymaga odpowiedniego wyposażenia lutowniczego oraz doświadczenia w naprawach elektroniki SMD.

Najważniejsze cechy układu TPS51396

• Producent: Texas Instruments
• Oznaczenie: TPS51396
• Seria: TPS513xx
• Typ układu: synchroniczny przetwornik step-down (buck converter)
• Zastosowanie: regulacja napięcia zasilania na płycie głównej urządzenia elektronicznego

Do czego służy przetwornik step-down?

Przetwornice typu buck obniżają napięcie wejściowe do wartości wymaganej przez procesor oraz inne podzespoły płyty głównej, zapewniając ich stabilne zasilanie. Uszkodzenie takiego układu może powodować brak uruchomienia urządzenia, samoczynne restarty lub całkowity brak zasilania danej sekcji płyty.

Przed zakupem sprawdź oznaczenie układu

Przed zamówieniem należy porównać pełne oznaczenie układu znajdującego się na naprawianej płycie głównej. Rodzina TPS513xx obejmuje kilka wariantów (m.in. TPS51396, TPS51396A, TPS51397) o zbliżonych, lecz nietożsamych parametrach.

Zalecamy dobór układu na podstawie oznaczenia oryginalnego elementu, a nie wyłącznie modelu urządzenia.

Zastosowanie

Układ TPS51396 przeznaczony jest głównie dla:

• serwisów elektroniki,
• techników zajmujących się naprawą płyt głównych,
• profesjonalnych stanowisk lutowniczych SMD.

Ważne: wymiana układu wymaga precyzyjnego lutowania. Przed montażem należy upewnić się, że oznaczenie oraz wersja układu są zgodne z elementem znajdującym się na naprawianej płycie.
