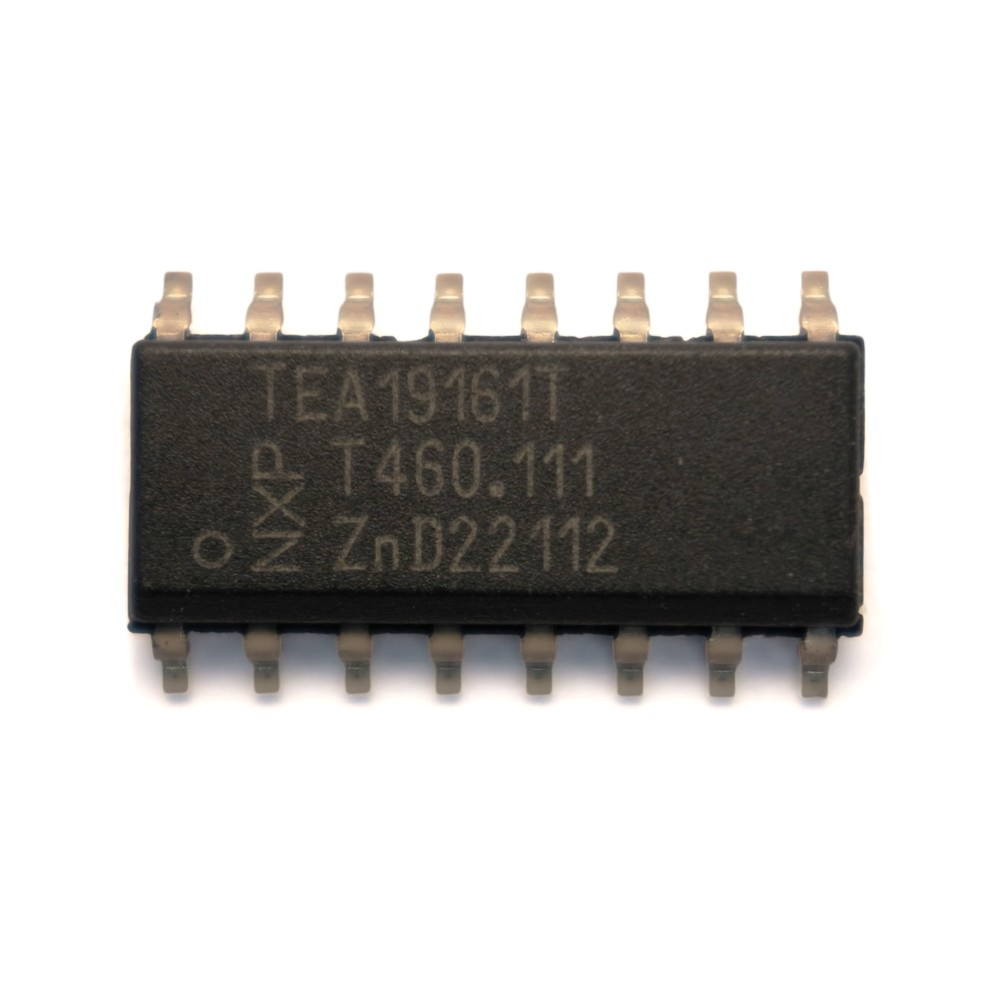

NXP TEA19161T/2Y – kontroler rezonansowej przetwornicy LLC SO-16

NXP TEA19161T/2Y to zaawansowany cyfrowy układ sterujący przeznaczony do pracy w rezonansowych przetwornicach LLC. Kontroler znajduje zastosowanie w wysokosprawnych zasilaczach impulsowych, gdzie odpowiada za prawidłowe sterowanie sekcją przetwornicy oraz jej bezpieczną pracę.

Układ TEA19161T wykorzystuje cyfrowe sterowanie pozwalające na optymalizację pracy zasilacza przy różnych poziomach obciążenia. Dzięki temu możliwe jest uzyskanie wysokiej sprawności energetycznej oraz ograniczenie strat mocy.

Najważniejsze cechy układu TEA19161T/2Y

• Producent: NXP Semiconductors
• Oznaczenie: TEA19161T/2Y
• Model: TEA19161T
• Typ układu: cyfrowy kontroler rezonansowy
• Topologia: LLC
• Obudowa: SO-16 / SOT109
• Liczba wyprowadzeń: 16
• Montaż: powierzchniowy SMD

Sterownik zasilacza impulsowego LLC

Układ TEA19161T został zaprojektowany do sterowania nowoczesnymi zasilaczami wykorzystującymi topologię rezonansową LLC. Rozwiązanie to pozwala uzyskać wysoką sprawność przetwarzania energii oraz stabilną pracę zasilacza w szerokim zakresie obciążenia.

Kontroler może współpracować z układami odpowiedzialnymi za korekcję współczynnika mocy PFC, między innymi z kontrolerem NXP TEA19162T.

Funkcje zabezpieczające

TEA19161T wyposażony jest w szereg mechanizmów zabezpieczających, które pomagają chronić przetwornicę oraz współpracujące z nią elementy elektroniczne.

• OCP – zabezpieczenie nadprądowe,
• OVP – zabezpieczenie przed zbyt wysokim napięciem,
• OLP – zabezpieczenie pętli sprzężenia zwrotnego,
• CMR – kontrola pracy w trybie pojemnościowym.

Zastosowanie serwisowe

NXP TEA19161T/2Y przeznaczony jest do profesjonalnych napraw zasilaczy impulsowych i urządzeń wykorzystujących zgodny kontroler LLC. Może być stosowany jako element zamienny w przypadku uszkodzenia oryginalnego układu TEA19161T.

Przed wymianą należy przeprowadzić dokładną diagnostykę sekcji zasilania oraz sprawdzić pozostałe elementy współpracujące z kontrolerem.

✅ Zastosowanie:

• Zasilacz konsola Microsoft Xbox One X

Przed zakupem sprawdź oznaczenie

Przed zamówieniem należy porównać pełne oznaczenie układu znajdującego się na naprawianej płycie lub w zasilaczu. Zalecamy dobór części na podstawie oznaczenia oryginalnego elementu oraz dokumentacji urządzenia.

Uwaga: układ przeznaczony jest do montażu SMD. Wymiana wymaga odpowiedniego sprzętu lutowniczego oraz doświadczenia w profesjonalnej naprawie elektroniki.
